高效Y型過濾器介紹及詳細參數2014-9-23 16:49:49

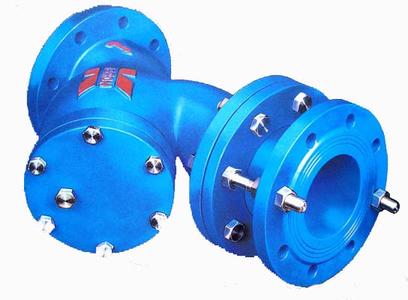

高效Y型過濾器簡單介紹：
高效Y型過濾器：除去液體中少量固體顆粒的小型過濾設備；
作用：保護設備的正常工作；
工作流程：當流體進入置有一定規格濾網的濾筒后，其雜質被阻擋，而清潔的濾液則由過濾器出口排出，當需要清洗時，只要將可拆卸的濾筒取出，處理后重新裝入即可；
選擇Y型過濾器的原因：使用維護極為方便。

選型原則：
1、進出口通徑：原則上過濾器的進出口通徑不應小于相配套的泵的進口通徑，一般與進口管路口徑一致。 　　
2、公稱壓力：按照過濾管路可能出現的高壓力確定過濾器的壓力等級。 　　
3、孔目數的選擇：要考慮需攔截的雜質粒徑，依據介質流程工藝要求而定。各種規格絲網可攔截的粒徑尺寸查下表“濾網規格”。

高效Y型過濾器詳細參數：
殼體材質：碳鋼、不銹鋼；
濾芯材質：不銹鋼；
工作溫度（℃）：-30——380 -80——450；
連接形式：法蘭連接、對焊連接、螺紋連接；
公稱壓力（MPa）：0.6~5.0(150Lb~600Lb)；
過濾精度（目/in）：10——300；

DN      L      H      H1      有效過濾面積m2
50     278    166    306        0.0039
65     314    187    348        0.0053
80     342    205    384        0.0079
100    418    246    473        0.0133
125    460    270    529        0.0204
150    500    292    581        0.0273
200    588    340    694        0.0462
250    690    398    281        0.0699
300    792    452    949        0.1001
350    852    485    1023       0.1205
400    970    547    1166       0.1585
500    1148   642    1372       0.2438
