國內標準

1、GB 50160-2008<石油化工企業設計防火規范>

2、GB 5908-2005 <石油儲罐阻火器>。

3、SH/T 3413-2013< 石油化工石油氣管道阻火器 選用、檢驗及驗收>

4、GB/T 13347-2010<石油氣體管道阻火器>

國際標準

1、ISO16852-2010<Flame Arresters - Performance Requirements, Test Methods and Limits for use>

2、NFPA 69-2014< Standard on Explosion Prevention Systems>

3、NFPA 67-2016< Guide on Explosion Protection for Gaseous Mixtures in Pipe Systems E.>

4、BS EN12874:2001< Flame arresters - performance requirements, test methods and limits for use>

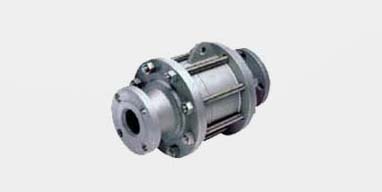

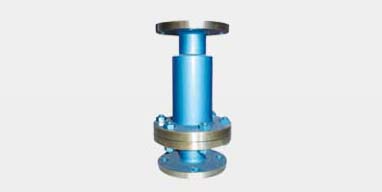

構造和作用

阻火器主要由殼體和阻火芯兩部分組成。殼體應具有足夠的強度，以承受爆炸產生的沖擊壓力。阻火芯是阻止火焰?zhèn)鞑サ闹饕獦?gòu)件，常用為波紋型阻火芯。

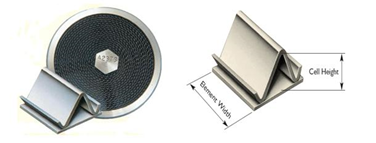

波紋型阻火芯用不銹鋼、銅鎳合金、鋁或鋁合金支撐。波紋型阻火器能阻止爆燃的猛烈火焰，并能承受相應的機械和熱力作用，流動阻力小，易于清洗和更換。

阻火器是用來阻止易燃?xì)怏w和易燃液體蒸汽的火焰蔓延和防止回火的安全裝置。

阻火原理

1、我們可以先了解一下“火焰?zhèn)鞑ァ钡倪^程：

在可燃?xì)怏w混合物中，如果產生一個電火花，由于火花的直接作用和氣體的化學反應會使混合物著火，于是就產生了一個氧化反應強烈的發光中心，此中心又稱火焰中心。它是一個熱量和化學活性粒子（自由原子和自由基）集中的源，把熱量和活性粒子供給周圍未燃的可燃混合物薄層，致使相鄰薄層著火，火焰就這樣一步一步地傳播。

阻火器內主要由很多具有細孔的金屬網組成，這些細孔具有很強烈的散熱作用，當火焰通過網孔時，由于壁面散熱十分強烈，每通過一層金屬網，火焰的熱量就不斷地被金屬網吸收，當熱量達到不能使可燃混合氣體燃燒時，火焰就熄滅了。

2、目前主要有兩種觀點：一是基于傳熱作用；一是基于器壁效應。

傳熱作用：燃燒所需要的必要條件之一就是要達到一定的溫度，即著火點。低于著火點，燃燒就會停止。依照這一原理，只要將燃燒物質的溫度降到其著火點以下，就可以阻止火焰的蔓延。當火焰通過阻火元件的許多細小通道之后將變成若干細小的火焰。設計阻火器內部的阻火元件時，則盡可能化擴大細小火焰和通道壁的接觸面積，強化傳熱，使火焰溫度降到著火點以下，從而阻止火焰蔓延。

器壁效應：燃燒與爆炸并不是分子間直接反應，而是受外來能量的激發，分子鍵遭到破壞，產生活化分子，活化分子又分裂為壽命短但卻很活潑的自由基，自由基與其它分子相撞，生成新的產物，同時也產生新的自由基再繼續與其它分子發生反應。當燃燒的可燃?xì)馔ㄟ^阻火元件的狹窄通道時，自由基與通道壁的碰撞幾率增大，參加反應的自由基減少。當阻火器的通道窄到一定程度時，自由基與通道壁的碰撞占主導地位，由于自由基數量急劇減少，反應不能繼續進行，也即燃燒反應不能通過阻火器繼續傳播。

設備主要性能:

1、阻爆性能應符合阻火器連續13次以亞音速火焰試驗，每次都能阻止火焰的通過。

2、耐燒性能應符合耐燒試驗1小時無回火現象。

3、殼體水壓試驗應符合水壓試驗2.4MPa無滲漏。結構合理，重量輕、耐腐蝕。易檢修，安裝方便。阻火器芯子采用不銹鋼材料, 耐腐蝕易于清洗。

適用范適用于儲存閃點低于60℃，工作溫度低于480℃易燃易爆的石油化工產品，如汽油、煤油、輕柴油、甲苯等。根據設備性能和介質特殊性，我們主要將阻火器分為兩種型號，即阻爆轟型和阻爆燃型。

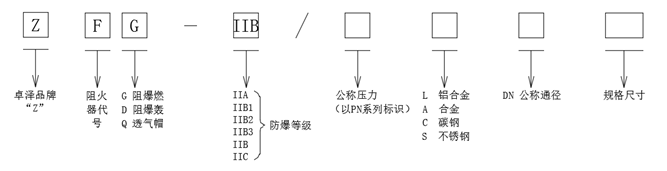

型號規格寫法

例如：公稱口徑為DN300 法蘭等級為PN16 防爆級別為IIB級，碳鋼的阻爆燃型管道阻火器

選型

材質

1、殼體：A216-WCB、鑄鋁、A351-CF8（304）A351-CF3M（316L）哈氏合金及其他<>    2、阻火芯：S30408 S31608 PTFE C-276<>    3、密封件：氟橡膠、PTFE、金屬纏繞墊、石墨復合墊 碳纖維

防爆級別

根據GB 50160-2008<石油化工企業設計防火規范>我們把防爆等級按劃分并對應使用介質和型號

連接形式及標準

1、法蘭：

ANSI、DIN、JIS和GB

2、螺紋：

公制和英制

3、對焊

A系管徑和B系管徑
