ZGF-III/ZGF-IIIZ型
帶吸入接管呼吸閥在工況中一般為水平安裝。帶接管呼吸閥充分利用油罐本身的承壓能力來減少油蒸汽排放，其原理是利用閥盤的重量來控制油罐的呼氣正壓和吸氣負壓。帶接管呼吸閥充分利用油罐本身的承壓能力來減少油蒸汽排放，使罐內的壓力不在繼續。

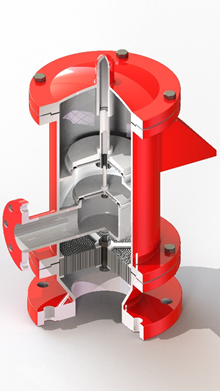

我公司生產的ZGF型呼吸閥呼出閥芯和吸入閥芯各安裝一根主導桿，主導桿與閥套、閥盤通過精密加工，使其處于同心狀態。
我公司生產的ZGF型呼吸閥的閥套有安裝PTFE的絕緣裝置和防靜電裝置，避免因閥芯運動時碰撞或摩擦產生火花，同時也避免靜電導致用戶產生不必要的損失。
我公司生產的ZGF型呼吸閥閥盤采用FEP（特氟龍）材質密封，其優良的抗腐蝕性、抗化學侵蝕性，抗液體和蒸汽粘附性，抗極限溫度（-45℃）以及閥座凍結而造成的粘結。
我公司生產的ZGF型呼吸閥，其閥芯可現場更換，無需使用任何特殊工具或復雜程序，更無須送出重新制造或更換整個閥門，現場維護人員即可操作。
我公司生產的ZGF型呼吸閥采用緊湊設計，可以加裝阻火芯，使呼吸閥自帶防火功能，且自身重量相對低，定價方面優勢很大。
我公司生產的ZGF型呼吸閥可以使用彈簧加壓，高可達10m水柱。
我公司生產的ZGF型呼吸閥能始終保持密封狀態，直到系統壓力或真空超過閥門設定壓力。當發生過壓時，受力元件提升，打破閥座與閥芯之間的密封，使蒸汽得以排出或補充，釋放壓力或補充真空。一旦過程結束，閥門重新密封，并保持密封。
ZGF-III/IIIZ型型呼吸閥不同于普通呼吸閥，適用于對空氣有污染的有害介質或者需要保證無污染的介質，適用于有壓力保護系統的普通儲罐。
獨特性能和優勢
★能有效防凍、防靜電及防粘附 ★高壓低壓完美勝任 ★緊湊設計，質優價廉 ★可通過設備直接吸入保護氣體 ★精準控制閥門的泄漏量 ★適配市場各種連接方式 ★可現場更換閥芯組件 ★安裝方便單組件結構
訂貨選型
型號 | 規格 | 壓力/真空 | 溫度 |
ZGF型呼吸閥 | 1”(25mm)-12”(300mm) | 壓力：20-10000mmH2O 真空：20-10000mmH2O | -45℃-180℃ |
殼體 | 閥芯 | 閥芯密封件 | 閥體密封件 | 連接標準 |
鋁合金 碳鋼 304不銹鋼 316L不銹鋼 347H高溫鋼 其他 | 304不銹鋼 316L不銹鋼 哈氏合金 PTFE 347H高溫鋼 其他 | FEP特氟龍 Buna-N Viton | 三元乙丙橡膠 PTFE 特氟龍 碳纖維 其他 | 螺紋（ANSI及GB） 對焊（ANSI及GB） 法蘭（ANSI、DIN、JIS及GB） |

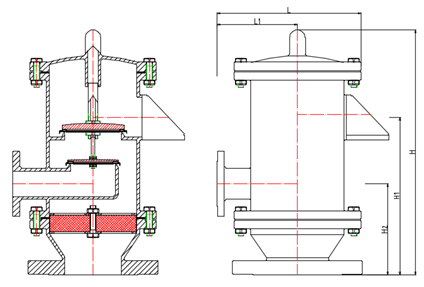

ZGF型尺寸和重量
口徑SIZE | L （mm） | L1 （mm） | H (mm) | H1 (mm) | H2 (mm) | 碳鋼殼體 （Kg） | |
DN | In. | ||||||
25 | 1 | 170 | 110 | 240 | 180 | 90 | 15.4 |
40 | 1-1/2 | 210 | 140 | 325 | 250 | 145 | 21.5 |
50 | 2 | 230 | 150 | 340 | 260 | 150 | 21.6 |
65 | 2-1/2 | 260 | 165 | 370 | 290 | 170 | 31 |
80 | 3 | 300 | 190 | 410 | 330 | 190 | 34.4 |
100 | 4 | 340 | 210 | 450 | 360 | 210 | 41.6 |
150 | 6 | 380 | 230 | 490 | 390 | 230 | 52 |
200 | 8 | 440 | 260 | 530 | 420 | 240 | 60.8 |
250 | 10 | 560 | 330 | 560 | 440 | 260 | 89.6 |
300 | 12 | 630 | 365 | 600 | 460 | 280 | 136 |
注：更大尺寸可以定制，也可以按客戶提供圖紙加工。
通氣量曲線圖
在100%通氣量允許超壓10%背壓為大氣壓常溫情況下
設備通氣量曲線圖

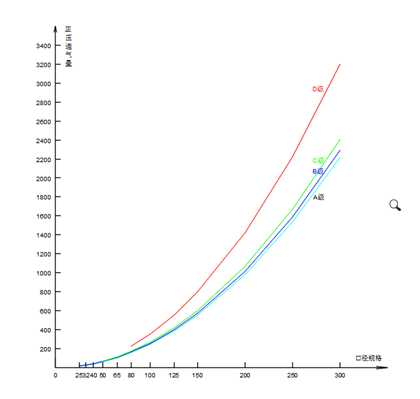

正壓通氣量
A +365pa B +980pa C +1760pa D +98000pa

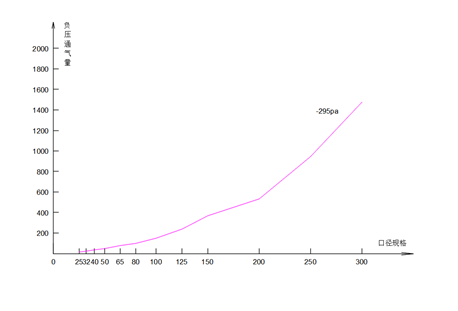

負壓通氣量-295pa
注：
q 額定泄放量 Kb 泄放系數 P1 大泄放壓力 A 流道面積 M 摩爾質量 Z 壓縮系數 T 泄放溫度 K 絕熱指數 P2 背壓 d 流道直徑
